Elektrolyse - Aufbau am Beispiel einer Trockenzelle

Inhalt



1. Grundlagen

2. Trockenzelle Zelle und Ausgleichsbehälter übereinander

3. Trockenzelle Zelle und Ausgleichsbehälter nebeneinander

4. Elektrolyse Gesamtaufbau




1. Grundlagen



Ein Elektrolyseaufbau besteht aus mehreren Komponenten.

  • Elektrolysezelle
  • Ausgleichsbehälter
  • Bubbler
  • Flammenarrestor
  • Brenner mit Düse (ggf.)



Zuerst werden 2 unterschiedliche Varianten für einen Aufbau der Elektrolysezelle mit dem Ausgleichsbehälter gezeigt. Danach ein möglicher Gesamtaufbau mit allen Komponenten. Sie können die Bilder durch anklicken vergrößern.





2. Trockenzelle mit Ausgleichsbehälter übereinander



Eine Trockenzelle mit oberhalb liegenden Ausgleichsbehälter.

Trockenzelle Aufbauvariante1
Trockenzelle Aufbauvariante1





3. Trockenzelle mit Ausgleichsbehälter nebeneinander

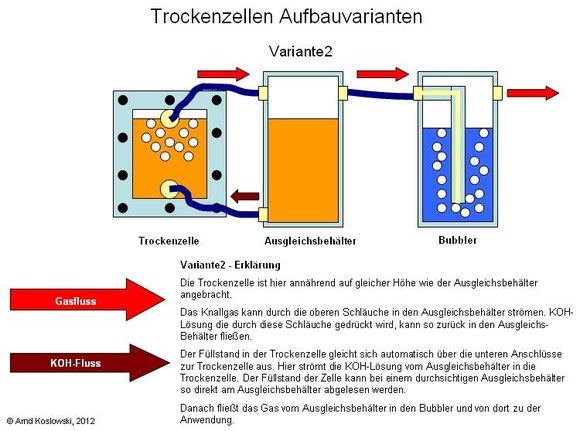

Trockenzelle mit Ausgleichsbehälter auf gleicher Höhe der Zelle

Trockenzelle Aufbauvariante2
Trockenzelle Aufbauvariante2



4. Elektrolyse Gesamtaufbau



Wie ein typischer Gesamtaufbau einer Elektrolysezelle mit allen weiteren Komponenten aussieht, wird auf dem folgenden Bild erklärt:

Elektrolyse Gesamtaufbau
Elektrolyse Gesamtaufbau
