1. Grundlagen



Der QEG (Quantum Energy Generator) ist ein Energiegenerator, der auf Patenten von Nikola Tesla basiert. Ähnlich wie der EMDR oder Bedini funktioniert er vermutlich auf dem elektromechanischen Resonanzprinzip, und koppelt die große Energiemenge aus, die der elektromechanische Schwingkreis des QEG erzeugt, ohne dass eine Dämpfung des Schwingkreises auftritt.



Er ist so konzipiert, dass er einen OU-Faktor von 1:10 - 1:40 haben soll. Dies entspricht bei einer Eingangsleistung von 1kW, einer Ausgangsleistung von 10-40kW. Die Ausgangsspannung beträgt 120V oder 240V, je nach Einstellung.



Die Standzeit des Generators ist nur durch wenige Verschleißteile, wie Kugellager, Kondensatoren oder Antriebsriemen limitiert.



Im Gegensatz zu anderen komplizierten Erfindungen von Nikola Tesla, ist der QEG einfach aufgebaut und hat wenig bewegliche Teile.



Die ersten QEG-Prototypen wurden bereits 2008 gebaut und in den letzten Jahren verbessert. Dank Hopegirl und den Machern vom Fixtheworldproject, wurde nun eine genaue englische Bauanleitung für den QEG veröffentlicht. Keine Woche später gab es die deutsche Übersetzung der Bauanleitung.



Aktuell arbeiten weltweit lokale Gruppen daran einen QEG zu bauen.





1.1 Teslapatent 511.916



Um die funktionsweise des QEG besser zu verstehen, wird in der Bauanleitung für den QEG auf ein Patent von Nikola Tesla verwiesen. Das Originalpatent von Nikola Tesla mit der Nr. 511.916 ist in den Bauanleitungen nur schwer zu erkennen. Daher finden Sie nachfolgend zwei Seiten, in denen die Patentdetails genauer zu erkennen sind, und besser gelesen werden können.



Teslauniverse - Patent 511,916



Google - Patent 511,916





1.2 Ist der QEG ein Fake?



In der letzten Zeit sind viele Informationen im Umlauf, die belegen sollen, dass der QEG ein Fake ist.



Auch wenn ich bisher keinen QEG gesehen habe, der im OU-Bereich läuft, sprechen einige Punkte dafür, das der QEG kein Fake ist und weiter unterstützt und erforscht werden sollte.



  1. Die YT- Videos von WITTS von 2008 & 2009
    Erstes Video zum QEG             http://youtu.be/8fR3vBB1Yn0
    Zweites Video zum QEG           http://youtu.be/-Ztt3R4Bu_0
    Alle Versuche herauszufinden (u.a. FFT-Analysen), dass hier manipuliert wurde, lassen den Schluss zu, das es kein Fake ist.
  2. Die Warnung von WITTS nach der Veröffentlichung der QEG-Pläne:
    http://www.witts.ws/40kw-self-running-generator-qeg-help/
    Warum werden hier diese Warnungen herausgegeben, wenn an der Sache nichts dran ist?
  3. Sir Timothy Thrapp veranstaltet eine Demonstration seines 40KW Generators. Diese Meldung kam am 18.05.2014 um 0:41 Uhr von dem Forenbetreiber des  qeg-forum.de. Er baut den ersten QEG (Prototyp 0) in Deutschland und hat diese Information gepostet:
    http://qeg-forum.de/index.php?topic=85.msg767#msg767
    Zitat: Liebe Forumgemeinde, soeben habe ich einen Anruf von Timothy Thrapp erhalten mit dem Hinweis das Thrapp und seine Ingenieure diesen Sommer in (voraussichtlich)Österreich eine Vorführung
    des 40KW Generators zeigen werden. Ich wurde zu diesem Treffen auch eingeladen. Es wird nach Investoren gesucht die Lizenzen entweder für Österreich, Schweiz und Deutschland erwerben möchten.
  4. Es wird öfters erwähnt, dass Ecklin die Idee des QEG bereits in den 1980'ern verfolgt hat, und kein OU mit seiner Maschine erreicht hat. Sie finden mehr Informationen zu Ecklin unter John W Ecklin - Rexresearch. Bei der Durchsicht der dortigen Texte fällt auf, das Ecklin als Erregerkreis entweder einen Dauermagneten einsetzt, oder eine Erregerspule mit Gleichstrom nutzt, um ein Primäres Magnetfeld aufzubauen. Der QEG nutzt weder einen Dauermagneten, noch eine Erregerspule die mit Gleichstrom angeregt wird. Von einer Funkenstrecke ist dort auch nichts zu lesen.
  5. Weiterhin ist es durchaus möglich, das WITTS mit dem QEG das gelungen ist, was Ecklin damals nicht geschafft hat: Alle Komponenten so aufeinander abzustimmen, das OU eintritt. Eine schöne Zusammenfassung zu Ecklin und anderen Forschern die an einem ähnlichen Prinzip gearbeitet haben, zeigt der Film "QEG-Deutschland" siehe Kap. 2.

Das alles sind gute Gründe, wie bisher, mit dem QEG weiterzumachen.





1.3 Neuigkeiten



Aktuelles - Stand 27.09.2015


FTW: In den letzten zwei Monaten hat HopeGirl insgesamt 27 Videos auf ihrem YouTube-Kanal hochgeladen. Sicher dreht sich nicht alles um den QEG, aber die Ankündigung eines Mini-QEG ist vielleicht interessant.


Ein deutscher Forscher hat das QEG-Komplettpaket von James Robitaille erworben und ist dabei den neuen QEG aufzubauen. Bis erste Ergebnisse präsentiert werden können, wird es noch etwas dauern.




FTW: 12.07.2015 HopeGirl meldet, dass die Phase 3 nun abgeschlossen sei und sie es erreicht hätten, die letzte große Hürde zu nehmen, um den QEG zum Selbstlauf zu bringen. Dazu hat Sie ein Video veröffentlicht und einen Link zur Beschreibung, wie das machbar ist.



Es scheint wichtig zu sein, die Rotordrehzahl an die Resonanzfrequenz des Rotormetalls anzugleichen. Am Ende schreibt Sie: "We are happy to announce, that we have cleared the last major hurdle to making the QEG self-sustain while providing additional power."


Übersetzt bedeutet Dies: "Wir sind froh Ihnen mitzuteilen, das wir die letzte große Hürde genommen haben, um den QEG zum Selbstlauf zu bringen und mehr Energie zu erzeugen."



Was jetzt noch fehlt sind Videos von den Nachbauern, die den QEG im Selbstlauf zeigen.





QEG.de Prototyp 1:

Es hat sich bei uns eine Firma gemeldet, die den QEG bauen wollen. Dazu gab es ein Treffen von einigen Mitarbeitern und dem Prototyp 1.



20.01.2014



FTW: Plant am 17.01.2015 mit dem Start eines Lehrgangs zum Aufbau eines QEG

U.a. hat Hopegirl eine kleines Video zur neuen Spule veröffentlicht.



QEG.de Prototyp 1:

Ein QWE-Forscher aus Deutschland hat ja den originalen QEG-Kern aus USA und nun damit den Prototyp 1 (angepasste QEG) aufgebaut. Anders, als in dem Plan von FTW, ist bei ihm aber die Funkenstrecke (Exiter) nicht im Ausgangskreis, sondern im Resonanzkreis aufgebaut:


Zusammen mit einem anderen Forscher hat er nun ein Video bereitgestellt, in dem alles erklärt wird. Hiermit wird den QEG-Bauern und –Forschern ein wichtiger Impuls gegeben, auch diese Richtung zu betrachten.



Wichtige Erkenntnisse:

Die Plasmaentladung an der Funkenstrecke soll das Tor zur Quantenebene öffnen und daher die Möglichkeit bieten Energie in das System einfließen zu lassen.

Weitere Forschung in dieser Richtung ist erforderlich.




25.11.2014 FTW TV Show

26.11.2014 James Robitaille beschreibt die aktuellen Erkenntnisse: Youtubevideo. Er wirkt in dem Gespräch sehr erleichtert, denn seinen Bemühungen haben ihn nun einen Schritt weitergebracht. Ab der 45. Minute erklärt er die technischen Details: Es sind 3 Resonanzen zum Erfolg notwendig:
1. Die parametrische Resonanz des elektrischen Schwingkreises, die bisher alle Nachbauer erreicht haben.
2. Eine mechanische Resonanz/Schwingung des Kerns, die über den 400 Hz liegen muss. Wie diese zu erreichen ist, wurde nicht erklärt.
3. Die richtige Resonanz in der Exiter-Spule, die nun induktivitätsoptimiert gebaut wurde als mehrlagige Spule. Damit wird eine um 200V höhere Spannung / Spannungsimpusle gegenüber der einlagigen erreicht.
Eine Demonstration des geänderten QEG-Aufbaus wird nicht gezeigt.

Im NET-Journal wurde über Gründe berichtet wieso der QEG nicht laufen kann. Timothy Trapp teilte mit das bei den veröffentlichten Bauanleitungen wichtige Punkte fehlen würden, und es nötig ist alle 3 Veranstaltungen zum QEG zu besuchen, die er hierzu anbietet, bevor die Technik im vollem Umfang verstanden wird. James M. Robitaille, von dem der Bauplan zum QEG kommt, soll laut Timothy Trapp nur den ersten der 3 Kurse besucht haben, weshalb die Bauanleitung nicht vollständig sein soll.



Die Bauanleitung des QEG von James M Robitaille wurde meines Wissens nach, seit der Bekanntmachung von Timothy Trapp nicht erweitert. Ich gehe davon aus, das Dies auch nicht passieren wird, da ansonsten kein Grund bestehen würde, die Kurse bei Timothy Trapp zu besuchen.



Weitere Ältere Infos zum QEG:



Von FTW/Hopegirl:

03.09.2014 Youtubevideo: Diskussion über Freie Energie mit India Irie, HopeGirl and KamiB aus weiblicher Sicht.



04.09.2014 Youtubevideo: Hopegirl besucht Tesla Energy Solutions.



29.09.2014: Internetseite: FWT wandert nach Marokko aus



September 2014: Spanische QEG-Website



02.10.2014 Youtubevideo: Südafrika hat Resonanz



06.10.2014 Internetseite: Angeblich leichte OU mit einem System von Spulen und Transformatoren



QEG D: Bei den Tests mit der QEG-Gruppe Gaia hat sich herausgestellt, dass eine Spule einen Kurzschluss hat. Die wird gerade neu gewickelt.


Gruppe QEG.de: Durch einen neuen Kontakt sind wir tief in elektrische Resonanzen eingetaucht. Hier gibt es auch ohne bewegte Teile jede Menge Blindleistung, die es gilt in Wirkleistung zu überführen. Dazu testen wir Ansätze, die wir im WEB gefunden haben, auf Funktionalität.



1.4 Vernetzung der Arbeitsgruppen



Wir sind eine große Zahl von Interessierten und Fachleuten mit Wissen über:

  • Elektronik, Elektrotechnik, HV-Technik, Trafotechnik
  • Mechanik und Maschinenbau
  • CAD- und Softwaretechnologie
  • Interdiziplinäre Forschung

All Diese Menschen verbindet genau eins:



Ihr Wissen und Ihre Unterstützung einzubringen,

um in vielen Gruppen in Europa den QEG aufzubauen.



Dabei steht für uns alle der Open-Sourcegedanken im Vordergrund. Wir bieten anderen Interessenten Veranstaltungen rund um den QEG an, um gemeinsam den aktuellen Enwicklungsstand zu erläutern und den QEG lauffähig zum Abschluss zu bringen.



Wenn Sie aktiv bei der Entwicklung und den Aufbau des QEG mitmachen wollen, finden Sie auf der folgenden Karte die aktiv arbeitenden lokalen Gruppen:



QEG-Arbeitsgruppen



Bei Interesse schauen Sie in der Karte nach, wer bei Ihnen in der Nähe wohnt und wenden sich bitte direkt an den Ansprechpartner. Die jeweiligen Kontaktdaten sind hinter den Gruppenfähnchen hinterlegt.



Eine weitere Austauschmöglichkeit ist das QEG-Forum:



QEG-Forum





1.5 Spendenkonto


Wenn Sie unsere Arbeit unterstützen möchten, würden wir uns über eine kleine Spende freuen.


Sie können Ihre Spende auf folgendes Konto überweisen:


WIR SIND DIE FREIHEIT Stiftung e.V.


Konto:  906 431 800

BLZ: 490 603 92

Volksbank Minden eG


IBAN:   DE88 4906 0392 0906 4318 00

BIC:     GENODEM1MND


Wir bedanken uns hiermit bei allen Spendern, für Ihre Unterstützung unserer Arbeit für dass Allgemeinwohl, und versprechen Sie weiterhin auf dem Laufenden zu halten.



2. QEG Deutschland - Der Film



Im folgenden Video erklärt Reinhard Wirth sehr anschaulich die Grundlagen und bisherigen Erkenntnisse zum QEG.

Weitere Videos zum QEG finden Sie in meinem Youtubechannel:



Youtubechannel freigeist71 - Playlist "QEG"





3. Aufbau



Der QEG besteht aus 2 Hauptkomponenten:

  • Mechanische Aufbau aus Stator und Rotor
  • Elektrische Aufbau aus Spulen die auf den Stator gewickelt sind, und weiteren elektrischen Bauteilen für den Resonanzschwingkreis.



Angetrieben wird der QEG durch einen Elektromotor mit ca. 700-900W Leistung. Nachfolgend wird die Mechanik und der Schaltplan näher betrachtet.





3.1 Mechanik



In der Bauanleitung ist der Aufbau des Stator und des Rotors zu erkennen. Beide bestehen aus speziellem Trafoblechen, die miteinander verbunden sind. Eine schöne Sicht auf den Stator und den Rotor zeigt das folgende Bild:



QEG-Mechanik
QEG-Mechanik
Bilder hier reinziehen oder per Klick hinzufügen
oder Dropbox nutzen

Sie können sich das Bild auch als animierte 3D-CAD-Datei im pdf-Format herunterladen:

QEG 3D RotorStator
3D PDF-Dokument, indem sie den mechanischen Aufbau für eine Rundumsicht drehen können. Danke an das Planungsbüro Kircheis für das bereitstellen der Dokumente.
QEG 3D RotorStator.pdf
Adobe Acrobat Dokument 1.2 MB



3.2 Schaltplan



Der Aufbau des QEG wird in der Bauanleitung Seite 7 gezeigt. Zur besseren Darstellung wurden im folgenden Bild die Hauptstromkreise farbig markiert. Die Bauteile werden im Detail im Bauplan beschrieben. Daher wird nachfolgend nur "versucht" die Funktion zu erklären.



QEG Aufbau (Quelle Bauanleitung)
QEG Aufbau (Quelle Bauanleitung)
Bilder hier reinziehen oder per Klick hinzufügen
oder Dropbox nutzen

3.2.1 Gleichrichter



Ein Bauteil fehlte im Originalschaltplan. Der Antriebsmotor ist ein Gleichstrommotor. Dieser kann nur über einen Brückengleichrichter an Wechselspannung betrieben werden. Der Gleichrichter ist im oberen Bild nachträglich eingefügt worden. Er ist als kleiner grauer Kasten direkt neben dem Stelltrafo zu erkennen.



Da die Netzspanung beim Starten 50-60 Hz, und der erzeugte Strom später  eine höhere Frequenz um die 200Hz haben soll, ist der Gleichstrommotor die beste Wahl, da Dieser frequenzunabhängig ist.





3.2.2 Stromkreise



Um den Aufbau des QEG besser zu verstehen, betrachten wir die Stromkreise. Dazu wurden im oberen Plan die wichtigsten Stromkreise farbig markiert.





3.2.2.1 Grüne Stromkreis



Dies ist der Erregerstromkreis. Er besteht aus 2 Erregerwicklungen, die mit einer Kondensatorbank zusammen einen Schwingkreis bilden.





3.2.2.2 Rote Stromkreis



Der Rote Stromkreis zeigt eine der beiden Auskoppelspulen, über die im Betrieb der Strom abgegriffen werden kann. Diese primäre Auskoppelspule ist in Reihe mit einer Erregereinrichtung (Exciter) gekoppelt.



Der Kondensator und die Spule in der Erregereinrichtung könnten entweder ein Frequenzfilter oder einen weiteren Schwingkreis darstellen, um den Gesamtaufbau auf eine bestimmte Frequenz einzustellen.



Das interessante ist die Funkenstrecke (Spark Gap). Damit es in der Luft zu einem Funkenüberschlag kommt, kann als grober Richtwert 3000V/mm angenommen werden. Die Funkenstrecke soll beim gezeigten Aufbau für 120V/240V Ausgangsspannung einen Abstand von 0,127mm(0.005Inch)/0,254mm(0.01Inch) betragen.



3000 V (Überschlagspannung) * 0,127mm = 381V.

3000 V (Überschlagspannung) * 0,254mm = 762V.





Das heisst, dass die Funkenstrecke dazu dient die Spannung der Stromkreises auf 381V/762V zu begrenzen.





3.2.2.3 Violette Stromkreis



Wenn Verbraucher nur an den roten Stromkreis (L1) und an den Neutralleiter (N) angeschlossen werden, beträgt die Ausgangsspannung 120V. Der violette Stromkreis enthält die zweite Auskoppelspule, die direkt gegen "N" verschaltet ist. Sie hat keinen Steuerkreis und dient vermutlich nur dazu noch einmal 120V zu erzeugen. Vergleichbar einer Reihenschaltung von zwei Batterien.

Wenn die Verbraucher dann an L1 und L2 angeschlossen werden, liegt die doppelte Spannung von 240V am Verbraucher an.





3.2.2.4 Braune Strecke



Die Braune Strecke wurde nur eingezeichnet um alle Neutralleiter hervorzuheben.





3.3 Weitere Funktionsbeschreibung



Nachfolgend wird versucht die Funktion des QEG an Hand des Quantenfeldes und durch die Magnetflüsse zu erklären.





3.3.1 Quantenfeld



In der Bauanleitung (Seite2) wird die Funktion mit dem Quantenfeld erklärt. Die Erregerspule des QEG wird verwendet, um einen "Übertragungspfad" durch das Quantenfeld (Nullpunktfeld) in den Generatorkern aufzubauen. Dies Feld erzeugt eine Polarisierung des Kerns, die dann systematisch die Ausgangsleistung erhöht.





3.3.2 Magnetfeld



Aus dem Aufbau ist klar zu erkennen, dass beim Starten des QEG keinerlei Spannungen an den Spulen anliegen. Wahrscheinlich ist in den Trafoblechen eine Restmagnetisierung vorhanden. Eine andere Möglichkeit ist, dass der QEG das Erdmagnetfeld nutzt, das den gesamten Aufbau durchfliesst.



Sobald sich der Rotor anfängt zu drehen, werden die Stator-Magnetfelder durch den Rotor weitergeleitet. Der Rotor dient im Aufbau als rotierende Magnetfeldbrücke.



Es ist möglich, dass sich durch diese Feldwechselwirkung und dem Erregerkreis die Spannung langsam aber kontinuierlich hochschaukelt, bis sie einen maximalen Wert angenommen hat. Dann steht an den Auskoppelspulen genügend Energie zur Verfügung, um den Motor von der Netzspannung auf die selbsterzeugte Spannung umzuschalten.



Ein normaler Generator würde unter Last eine höhere Kraft auf der angetriebenen Achse benötigen. Der QEG wird auch unter Last nicht langsamer, und kann bei einer Abgabe von 10-40kW mit einem 1PS starkem Elektromotor betrieben werden. Beim QEG gibt es daher scheinbar keine elektrische oder elektromechanische Schwingungsdämpfung.





4. Bauanleitungen



Die ins deutsche übersetzte Bauanleitung können sie bei wirsindeins.org herunterladen:



QEG - Bauanleitung Deutsch



Achten Sie noch genau bei der deutschen Übersetzung auf die umgerechneten Angaben, die von Inch auf cm umgerechnet wurden!



Die Original Bauanleitung in Englisch, finden sie im Blog von Hopegirl:



QEG - Bauanleitung Englisch



Es wird weltweit an weitere Übersetzungen in andere Sprachen gearbeitet.





5. CAD-Dateien



Ein echter Raumenergiefan hat sich die Arbeit gemacht und die CAD-Dateien aus dem Bauplan erstellt. Sie liegen als 3D und als 2D-Dateien in dem folgenden Download.

QED-CAD-Dateien aus Bauplan
3D und 2D-Format. Hinweis zu den 2D-Dateien (DXF): Sie enthalten einen Rahmen um das Bauteil. Dieser muss ggf. noch vorher entfernt werden. Weiterhin bei der Bemassung darauf achten, das der Maßstab in Inch eingestellt wird. (Keine Gewähr auf Richtigkeit der Angaben)
QEG-CAD-Dateien.zip
Komprimiertes Archiv im ZIP Format 2.8 MB

Zur Ansicht kann die Open-Source Software FreeCAD genutzt werden.





6. QEG-Prototyp1


Ein QEG-Forscher aus Deutschland hat ja den originalen QEG-Kern aus USA und nun damit den Prototyp 1 (leicht angepasster QEG) aufgebaut. Anders, als in dem Plan von FTW, ist bei ihm aber die Funkenstrecke (Exiter) nicht im Ausgangskreis, sondern im Resonanzkreis aufgebaut.


6.1 QEG-Prototyp1 Schaltplan

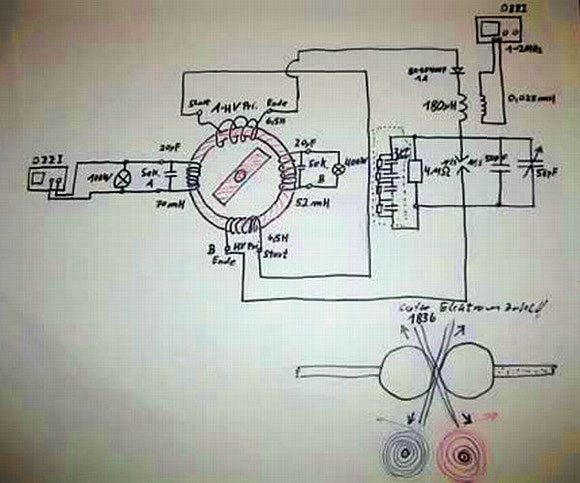

Der nachfolgende Schaltplan zeigt, wie dieser QEG-Prototyp1 verschaltet wurde:

Bilder hier reinziehen oder per Klick hinzufügen
oder Dropbox nutzen


6.2 QEG-Prototyp1 Video



Zusammen mit einem anderen Forscher hat er nun ein Video bereitgestellt, in dem alles erklärt wird. Hiermit wird den QEG-Bauern und –Forschern ein wichtiger Impuls gegeben, auch diese Richtung zu betrachten





6.3 QEG-Prototyp1 wichtige Grundlagendokumente



Zum besseren Verständnis der Funktionsweise des QEG wird die Lektüre von Carter empfohlen. Das Buch finden Sie unter VieleWelten





7. Test-QEG



Um das Funktionsprinzip des QEG zu analysieren wurde ein Test-QEG aufgebaut.



Test-QEG
Test-QEG
Bilder hier reinziehen oder per Klick hinzufügen
oder Dropbox nutzen

Er besteht aus einem Rotorblechpaket, das über einen kleinen Elektromotor, einem Riemen und zwei Riemenscheiben angetrieben wird. Der Abstand des Rotors zu den beiden Statorpaketen wird über eine Feinjustierschraube (ganz rechts) eingestellt.



Der Stator besteht aus zwei Blechpaketen aus einem alten Netzteiltransformator, die mit den benötigten Spulen gewickelt wurden.



3 x Lastspulen: Auf dem oberen Statorpaket wurden drei Lastspulen aus 1,12mm Draht mit 56 Windungen gewickelt. Die Induktivität beträgt je Spule ca. 0,7mH.



1 x Resonanzspule: Auf dem unteren Statorblechpaket wurde dir Resonanzspule aus 0,4mm Draht mit 3278 Wicklungen und 26 Lagen gewickelt. Die Induktivität beträgt ca. 1,25mH. Da in dieser Spule hohe Spannungen auftreten können, wurde jede gewickelte Lage zu der vorherigen Lage isoliert. Als Isolator kam handelsübliches Tesafilm zum Einsatz. Es wurde in 2 Lagen überlappend und über kreuz gewickelt. Gerade an den beiden Rändern wurde darauf geachtet, dass sich die beiden Lagen nicht berühren, da hier später die höchsten Spannungen auftreten können.



Die beiden Statorpakete sind nicht direkt miteinander verbunden, sondern ermöglichen es auf der Rotorabgewandten Seite Dauermagnete, Ferritmagnete oder andere Trafoblechpakete für Testfälle einzubauen. Die Kondensatorbank wird später an der Resonanzspule angeschlossen.



Auf den folgenden Bildern sind weitere Details des Test-QEG zu erkennen.



7.1 Test-QEG Versuche

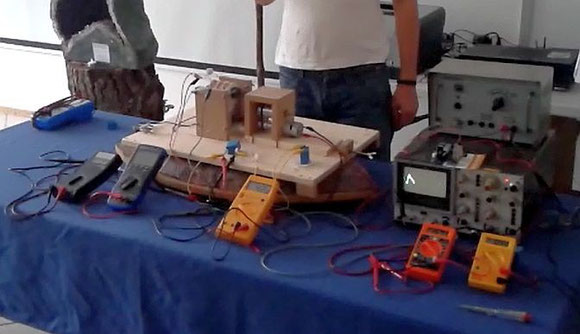

Beim QEG-Vortrag am 28.06.2014 wurde der Test-QEG aufgebaut und Testläufe unter Verwendung unterschiedlicher Kondensatoren durchgeführt die klar unterschiedliche Resonanzverhalten zeigen. Genauere Messprotokolle und Videos zu den Testläufen werden in den kommenden Tagen veröffentlicht. Anbei ein erster Eindruck vom Messaufbau:

Test-QEG Versuch am 28.06 in Waldsolms
Test-QEG Versuch am 28.06 in Waldsolms
Bilder hier reinziehen oder per Klick hinzufügen
oder Dropbox nutzen

Bei dem Testaufbau wurden auf die Funkenstrecke verzichtet. In den kommenden Versuchen wird die unter Kap. 7. gezeigte Funkenstrecke mit eingebaut.



7.2 Test-QEG Videos



Die ersten Videos von dem laufenden Test-QEG sind verfügbar.



  • Video 1 - Beschreibt den Aufbau.
  • Video 2 - Die Messstationen - ohne Drehzahlmessung.
  • Video 3 - 1. Testlauf mit 2x5 uF und im Weiteren mit 1x5 uF. Ohne Drehzahlmessung.
  • Video 4 - 2. Testlauf mit 2x2,2 uF und im Weiteren mit 1x2,2 uF. Ohne Drehzahlmessung



Video 1 - Beschreibt den Aufbau





Video 2 - Die Messstationen - ohne Drehzahlmessung.





Video 3 - 1. Testlauf mit 2x5 uF und im Weiteren mit 1x5 uF. Ohne Drehzahlmessung.





Video 4 - 2. Testlauf mit 2x2,2 uF und im Weiteren mit 1x2,2 uF. Ohne Drehzahlmessung





7.3 Test-QEG Messungen



Aus den in 6.2 gezeigten Messungen wurde eine Messwert-Tabelle angelegt, aus der Details und ein Kurvenverlauf zu entnehmen sind. Sie können sich die Datei unter dem folgenden Link herunterladen:

Test-QEG Messungen vom 14 Juli 2014
Test QEG Messung 140704.pdf
Adobe Acrobat Dokument 19.1 KB



8. Funkenstrecke



Im QEG-Aufbau ist in der Exciterschaltung, die im Lastkreis eingebaut ist, eine Funkenstrecke zu erkennen.



Diese kann mit einer handelsüblichen Zündkerzen aufgebaut werden, deren Elektroden auf den richtigen Abstand von 0,005Inch oder 0,01Inch zusammen gedrückt werden.

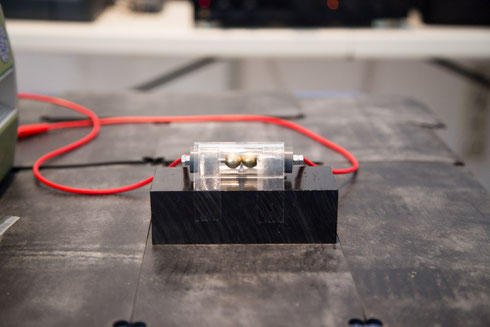

Für den Test-QEG wurde eine andere Funkenstrecke gebaut:

Funkenstrecke
Funkenstrecke
Bilder hier reinziehen oder per Klick hinzufügen
oder Dropbox nutzen

Sie besteht aus:

  • 1 x Plexiglasrohr (20mm Durchmesser + 6 cm Länge) mit einer Einkerbung
  • 2 x PVC-Kunststoffstab (19mm Durchmesser)
  • 4 x Stellring (Außen 10mm / Innen 4mm)
  • 2 x Feinschraube (3mm x 20mm)
  • 2 x Gewindestange (4mm x ca. 40mm)
  • 2 x Messingkugel (8mm mit 4mm Innengewinde)
  • 4 x Muttern M4
  • 2 x Anschlußkabel (4mm², ca 15cm Länge)

Das Plexiglasrohr ist auf einer Seite eingekerbt, damit dort die Fühlerlehre mit 0,005 oder 0,01Inch eingeführt werden kann.



Während eine der beiden Messingkugeln auf der Gewindestange fest verschraubt ist, kann die andere Messingkugel mit Gewindestange auf den richtigen Abstand eingestellt und verschraubt werden.



Weitere Details des Testaufbaus mit HV-Generator und Eigenbau-Notaus sehen Sie auf den folgenden Bildern:



9. Weitere Dokumente



Nachfolgend finden Sie weitere Dokumente zum QEG.





9.1 QEG Maßstab 1:5



Das folgenden Bild zeigt einen QEG im Maßstab 1:5 mit Angaben in mm.

QEG Maßstab 1:5
QEG Maßstab 1:5
Bilder hier reinziehen oder per Klick hinzufügen
oder Dropbox nutzen
