Impulszähler für die genaue HHO-Messung

Inhalt



1. Messaufbau zur Ermittlung der Impulse bei Gas

1.1 Messaufbau mit Handzähler

1.2 Messaufbau mit Handzähler Video





1. Messaufbau zur Ermittlung der Impulse bei Gas



Das digitale Mengenmessgerät das ich für HHO-Versuche verwenden möchte ist für Flüssigkeiten gedacht. Um die richtige Impulszahl/Liter Gas herauszufinden, wurde der folgende Messaufbau aufgebaut.





1.1 Messaufbau mit Handzähler



Der Aufbau besteht aus einem Schmitt-Trigger für das entprellen des Turbinensignale. Das entprellte Signal wird hier über eine Transistorschaltstufe an einen Optokoppler weitergegeben. Dies vorgehen wurde gewählt, da der Handzähler vom elektrischen Potential der Schaltung getrennt angesteuert werden soll. Details können Sie dem folgenden Bild entnehmen

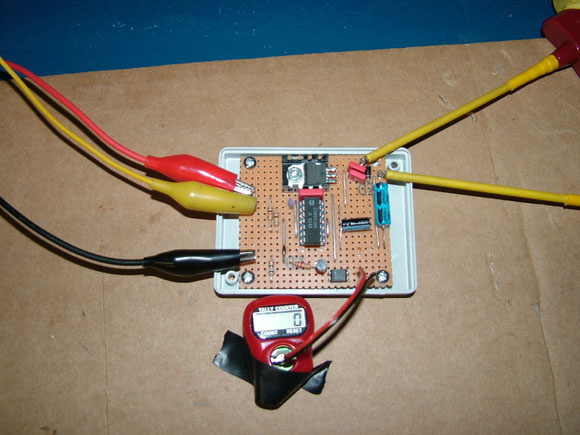

Messaufbau mit Handzähler
Messaufbau mit Handzähler



1.2 Messaufbau mit Handzähler Video



Im nachfolgenden Video ist zu erkennen, das der Handzähler nicht schnell genug zählt. Vermutlich ist im Handzähler intern ein Asynchroner Zähler verbaut, der für schnelle Messungen ungeeignet ist. Daher wird beim nächsten Aufbau ein synchroner BCD-Zähler verwendet.
